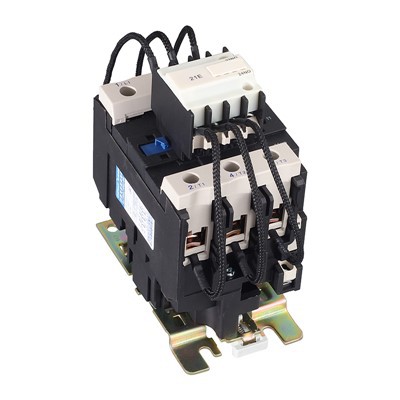

Kondensaatoripanga lüliti kontaktor

TheCJ19C kondensaatoripanga lüliti kontaktormeie ühe-faasi seeriast on spetsiaalne lülitusseade, mis on välja töötatud madalpinge-ühefaasiliste-kondensaatoripankade juhtimiseks või üksikute faaside kompenseerimiseks kolmes-faasis. See toimib automaatsete reaktiivvõimsuse kompenseerimise süsteemide võtmeajamina. See vastupidav toode on konstrueeritud kasutamiseks vahelduvvooluvõrkudes, mis töötavad sagedusel 50 Hz nimipingega kuni 220 V, ning saab oskuslikult hakkama mahtuvuslike koormuste ümberlülitamisega kuni 90 kvartini, et tagada järjepidev võimsusteguri suurendamine. See ühefaasiline{10}}lülituskontaktor on meie tehases välja töötatud ja toodetud täiustatud versioon, mis on arenenud algsest CJ19C (16C) platvormist. Määratud lülitusjõudluse ja vastupidavuse saavutamiseks onKondensaatoripanga lüliti kontaktortuleb kasutada järgmiste keskkonna- ja paigalduspiirangute raames: a) Lubatud välisõhu temperatuur ulatub -5 kraadist kuni +40 kraadini eeldusel, et keskmine temperatuur ühegi järjestikuse 24-tunnise intervalli jooksul ei ületa +35 kraadi . b) Kondensaatoripatarei ja selle kontaktori paigalduskoht ei tohiks olla kõrgemal kui 2000 m. c) Niiskustingimused nõuavad, et kui õhutemperatuur on +40 kraadi, ei tohi suhteline õhuniiskus ületada 50%.

Veelgi enam, aasta vihmaseima kuu keskmine minimaalne temperatuur peaks olema väiksem kui +25 kraadi või sellega võrdne ja selle kuu vastav keskmine maksimaalne suhteline õhuniiskus peaks olema väiksem või võrdne 90%. d) Kasutuskeskkond on klassifitseeritud saasteastmeks 3. e) Kohaldatav paigalduskategooria on III. f) Paigaldamine peab toimuma kohas, kus ei esine tugevat värisemist, löögijõude ega vibratsiooni. g) Kontaktor tuleb paigaldada nii, et selle paigalduspinna kalle vertikaalse suhtes on 5 kraadi või vähem. Toote talitlusandmed on kujutatud joonisel 1. Katkendjoone kohal olev elektriskeem illustreerib kondensaatori lülitusmehhanismi, allolevas osas aga ühendatud kondensaatoripanka. Selle funktsiooni keskmes on integreeritud takisti lülitusahel, mis koosneb varajasest{10}}kontaktide loomisest voolu piiravate takistitega. Elektromagnetilise mähise pingestamise korral sulgub see ahel kõigepealt. Algne vooluvool suunatakse seega läbi takistite kondensaatoripatarei laadimiseks, summutades ja summutades tõhusalt -sisselülitusvoolu kahjulikku lülitit. Kui see on saavutatud, suletakse peamised kontaktid, et juhtida kondensaatori püsivoolu{16}}. Selle kriitiline kaitsefunktsioonKondensaatoripanga lüliti kontaktoron takisti vooluahela automaatne lahtiühendamine ja lähtestamine pärast seda, kui see on lõpetanud oma sisselülitamise summutamise ülesande. See konstruktsioon minimeerib oluliselt praeguste-piirtakistite ülekuumenemise või rikke tekkimise võimalust kondensaatoripatarei lahtiühendamise faasis, tagades teie võimsusteguri korrigeerimisvarade pikaajalise-kindluse, suurema ohutuse ja probleemideta töö.

CJ19C ühe-faasi ja kolme-faasi Y-tüüp (vaja on kolme kontaktorit) Ühendusskeem on näidatud joonisel 2.

Kontaktoril CJ19C (Single{1}}Phase)-63 on kolm abikontakti kahe kombinatsiooniga.

Abikontaktide kombinatsioonid on näidatud tabelis 1. Abikontaktide arvu suurendamiseks saab kontaktori mõlemale küljele paigaldada abimoodulid.



Saadaval on kahte tüüpi abikontakte:

LA8-DN11 (üks tavaliselt avatud ja üks normaalselt suletud)

LA8-DN20 (kaks tavaliselt avatud); valib kasutaja tellimuse vormistamisel.

Välismõõtmed ja paigaldusmõõtmed

Kontaktori CJ19C (ühe-faasi)-63 saab paigaldada M6 kruvide ja lukustusseibide või 35 mm või 75 mm kinnitussiinide abil.

Vt jooniselt 4 kontaktori CJ19C (ühe-faasi)-63 välismõõtmed ja paigaldusmõõtmed.
